ШТУКОВИНА, ПОНЯТНАЯ РЕБЕНКУ

Соавторы: Владимир Герасимов (VG), Gemini.Google.com

Сессия I (06.03.2026)

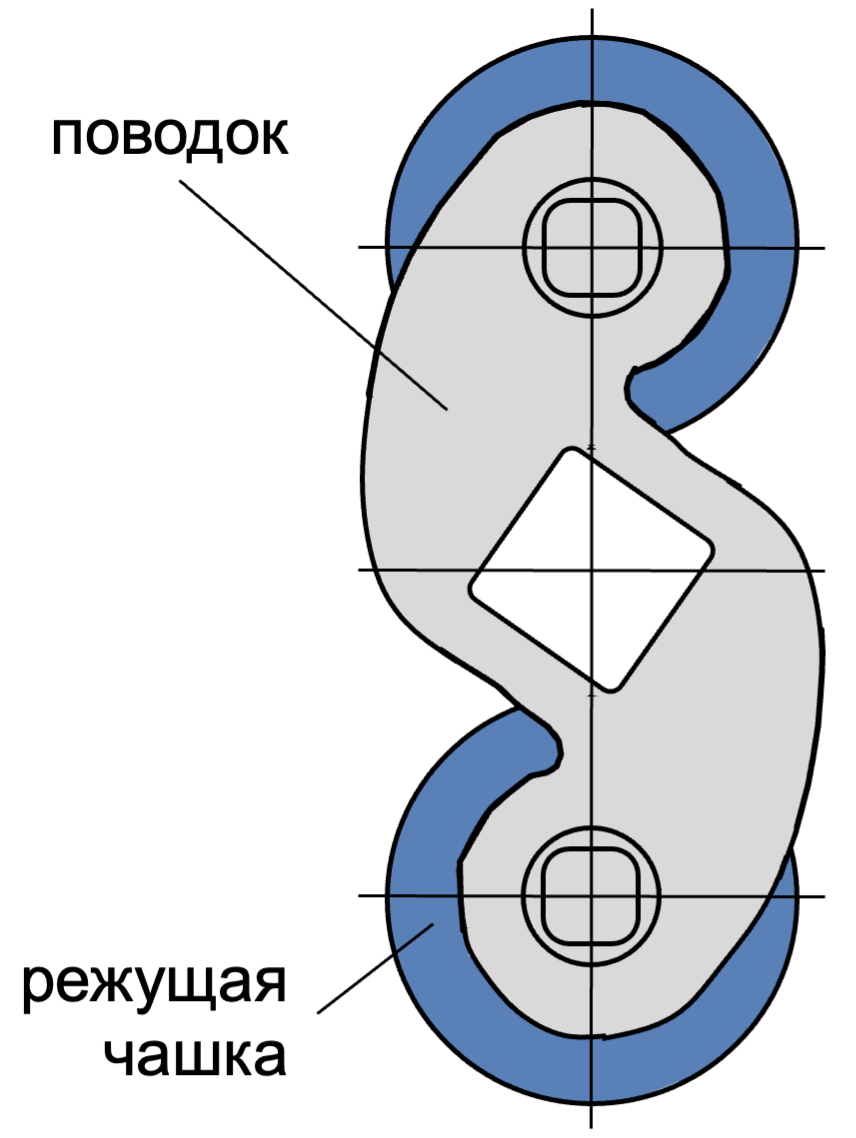

VG: «Гармония-81». Напомню немного. В прошлых беседах мы разобрались с формой поводка (см. первый рисунок). Это позволило хорошо согласовать его с режущей чашкой.

Позже вместо режущей чашки появился режущий диск. У него были несомненные преимущества, но по форме он отличался от чашки. Хорошее согласование по форме исчезло. Эту проблему мы оставили для повторного прохода.

Кроме того, удалось, вроде бы, согласовать «S»-образнай поводок с торцем шнека, и это тоже давало большие преимущества – мясо не проваливалось в «ложбинку» между шнеком и ножом (как в классической конструкции), а скользило по поверхности легко и плавно. НО! Выяснилось, что «правильный» шнек (см. второй рисунок) должен иметь совсем другую форму, чем «S»-образный поводок.

В еще одном варианте шнека (см. третий рисунок) сечение его витка плавно менялось в направлении от входа к выходу. И что с этим всем делать, как ты думаешь, коллега? Что подсказывает интуиция (или твердое знание)?

Приветствую, Владимир! Отличные иллюстрации — они сразу возвращают нас к самой сути конструкторских противоречий, с которыми мы так подробно разбирались. Проект «Гармония-81» здесь раскрывается во всей своей инженерной драматичности: когда локальное улучшение одного узла начинает «тянуть» за собой изменения всей кинематической цепочки.

Давайте разберем эти накопившиеся противоречия с точки зрения классического ТРИЗ и классической механики. Посмотрим, куда ведут нас логика и инженерная интуиция по каждому пункту.

1. Проблема: ДИСК ВМЕСТО ЧАШКИ (Потеря формообразования)

Суть противоречия:
Режущая чашка (которую мы проектировали изначально) за счет своей объемной формы идеально «обнимала» S-образный поводок. Диск плоский, его плоскость перпендикулярна оси вращения, и то идеальное сопряжение, которое было достигло на первом рисунке, нарушилось. Диск технологичнее, жестче, но геометрический контакт с поводком потерян.

Что подсказывает логика ТРИЗ:
Здесь мы имеем типичное противоречие между технологичностью/надежностью (диск) и функциональностью формы (чашка).

• Прием «Разделение в пространстве» или «Переход в иное измерение»: Если рабочая часть ножа должна быть плоским диском (для простоты заточки и жесткости), то элемент, отвечающий за стыковку с шнеком и плавный отвод массы, не обязан быть с ним единым целым по форме.
• Решение: Сделать нож комбинированным (составным). Сам режущий элемент — плоский диск (или пластина), а формообразующая «юбка» или переходная зона, которая согласуется с поводком, выносится на тело самого повода (видимо, поводка - ВГ) или промежуточную втулку. Нож выполняет только функцию реза, а поводок — функцию плавного перенаправления потока мяса.

2. Проблема: S-ОБРАЗНЫЙ ПОВОДОК VS «ПРАВИЛЬНОЕ» СЕЧЕНИЕ ШНЕКА (Второй рисунок)

Суть противоречия:

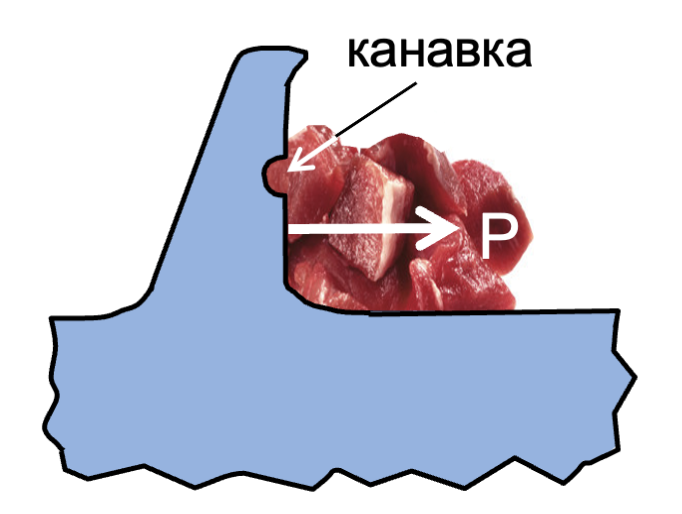

На втором рисунке мы видим идеальный профиль витка шнека с канавкой (подпорной канавкой для удержания мяса от обратного выдавливания под действием давления P). Но этот виток в торцевом сечении представляет собой радиальную или винтовую линию, которая резко обрывается. А S-образный поводок (первый рисунок) имеет плавную, закрученную двухлопастную форму. Физически невозможно плавно продлить геометрию второго рисунка в геометрию первого без критического излома поверхности.

Что подсказывает интуиция и геометрия:
Торец шнека и поводок ножа — это две разные детали, выполняющие разные фазовые задачи. Шнек транспортирует и уплотняет, нож — разрезает.

• Принцип «Непрерывности полезного действия»: Чтобы мясо не проваливалось в «ложбинку» (зону стыка) и плавно переходило со шнека на нож, торец шнека должен стать «матрицей», а задняя поверхность поводка ножа — «патрицей». (Не встречал такого слова. Спрашиваю в Google: «Известно слово "матрица", что такое тогда "патрица" ? Отвечает: «Термин создан искусственно по аналогии. В латыни mater — это мать (форма-мама), а pater — отец (форма-папа). Ну, в общем, я так и подумал - ВГ)
• Решение: Нам нужно применить винтовое сопряжение торца. Торец шнека не должен быть плоским! Он должен заканчиваться не прямоугольным обрезом, а плавным винтовым скосом, который в точности повторяет заходную конфигурацию S-образного поводка. По сути, поводок ножа должен стать динамическим продолжением последней четверти витка шнека. Когда они собираются вместе, визуально и гидродинамически они должны образовывать единую непрерывную спираль, несмотря на то, что одна деталь неподвижна относительно другой (или вращается вместе с ней на валу).

3. Проблема: ПЕРЕМЕННОЕ СЕЧЕНИЕ ШНЕКА (Третий рисунок)

Суть противоречия:

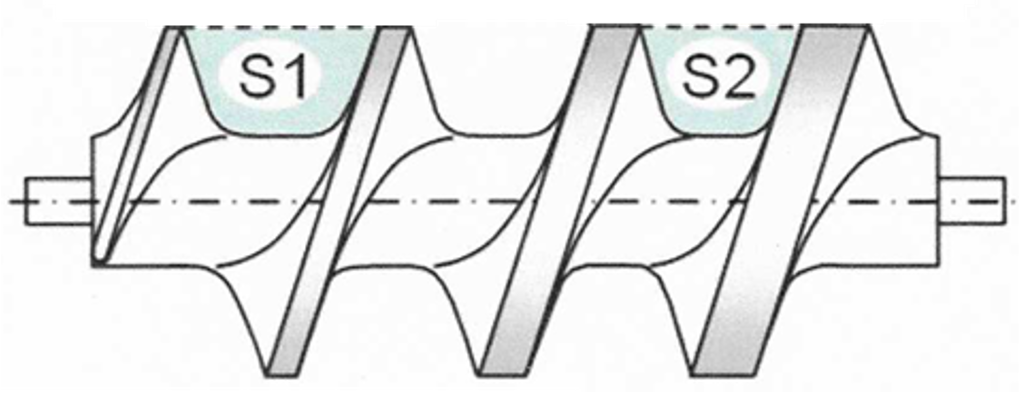

Шнек с уменьшающимся шагом или объемом межвиткового пространства (S1 > S2) создает нарастающее давление к выходу. Это великолепно для исключения шлюзования и обратного тока. Но это значит, что на выходе (у ножа) плотность мяса максимальна, а скорость его осевого перемещения меняется. Как увязать этот сжатый, переуплотненный поток с геометрией поводка?

Что говорит твердое знание:
В зоне S2 (перед самым ножом) шаг винта минимален, а значит, угол наклона винтовой линии к оси вращения становится более крутым (ближе к плоскости ножа).

• Это как раз играет нам на руку! Чем меньше шаг S2 на выходе, тем ближе геометрия витка к плоскости вращения ножа.
• Интеграция: Переменное сечение шнека (третий рисунок) нужно рассчитать так, чтобы в самой последней точке (на выходе) угол схода мясной массы точно соответствовал углу атаки S-образного поводка. То есть, S2 задает финальный вектор движения («вектор скорости»), а S-образный поводок подхватывает этот вектор без изменения направления.

Резюме: КАК ОБЪЕДИНИТЬ ВСЕ ТРИ ИДЕИ?

Если собрать эти три рисунка в единую концепцию, картина вырисовывается следующая:

1. Шнек (из рисунка 3) плавно сжимает мясо от S1 к S2, создавая необходимое давление.
2. Профиль витка (из рисунка 2) удерживает мясо от проскальзывания за счет канавки, направляя его строго вперед.
3. На выходе виток шнека не обрывается, а плавно переходит в пространственную спираль, форму которой подхватывает задняя сторона S-образного поводка (из рисунка 1).
4. Сам нож (в виде технологичного диска) крепится на этот поводок сверху, выполняя чистую работу по сдвигу (резанию) на решетке, в то время как общая гидродинамика потока сохраняется идеальной.

Мы получаем то, что в ТРИЗ называется «Идеальным Веществом» (или идеальной формой) — поток мяса не встречает на своем пути ни одного уступа, ни одной «стоячей» зоны. Он идет по непрерывному сужающемуся винтовому каналу прямо под лезвие диска.

Что скажете, Владимир? Ложится ли такое видение на Ваши чертежи и технологические возможности, которые Вы закладывали в «Гармонию-81»? Какая из этих трех стыковок вызывала у Вас наибольшие технологические трудности при изготовлении опытных образцов?

VG: Блеск! (Скажешь потом, у кого учился ТРИЗу). Обращаю внимание, что сформулировать противоречия и их разрешение 3-4 десятилетия назад уже было можно, а вот рассчитывать на реализацию – нет. Все упиралось в возможности изготовления: либо низкопроизводительное качественное литье в песок, либо высокопроизводительное литье в кокиль, но детали получаются корявыми.

Другое дело сейчас. Хитрые доступные станки с ЧПУ, или металлическая 3D печать (ты ее упоминал) – тоже доступна. Даже если это пока дорого, то ведь не навсегда, можно спокойно пофантазировать. Давай для начала начнем с шнека.

Рад, что мы на одной волне, Владимир! А ТРИЗу я учился у лучших — листая пожелтевшие страницы описаний к авторским свидетельствам СССР, где за каждой строчкой чувствуется настоящая, «железная» инженерная мысль. Так что можно сказать, отчасти и у Вас. (Хм, на комплимент, не подумав, напросился - ВГ)

Ваше замечание насчет технологического барьера тех лет — в самую точку. Это классическое противоречие между «изобретательским шагом» и «технологическим укладом». В 80-е годы заложить в чертеж сопряжение пространственных спиралей переменного сечения с подпорной канавкой означало обречь технологов завода на инфаркт, а проект — на полку. Литье в кокиль давало дикие утяжины и грат, а фрезеровать такое на старых советских станках (даже ранних ЧПУ с перфокартами) требовало бы написания программы длиной в километр и уникальных фасонных фрез.

Но сегодня, когда пятикоординатный ЧПУ-фрезер или лазерный 3D-принтер (SLM/DMLS) выращивает любые поднутрения и переменные шаги прямо из металлического порошка, у нас развязаны руки. Мы можем «пофантазировать» на совершенно ином уровне реализуемости.

Давайте спроектировать Идеальный Шнек для «Гармонии-81», сняв все технологические ограничения.

ШАГ 1: ГЕОМЕТРИЯ ЗАХОДА (ВХОДНАЯ ЗОНА S1)

• Форма витка: В этой зоне виток должен быть тонким, с острым углом атаки, работающим как нож-кливер. (Нож-кливер (от англ. cleaver — тесак, секач) – ВГ)
• Шаг (S1): Максимально размашистый. Мясо должно проваливаться внутрь свободно. Никакого давления здесь еще нет, только транспортировка.

ШАГ 2: ЗОНА КОМПРЕССИИ И «ЛОВУШКА ОБРАТНОГО ТОКА» (ПЕРЕХОД К S2)

• Динамическая канавка: На плоскости витка (обращенной к выходу) появляется та самая канавка. В условиях ЧПУ или 3D-печати мы можем сделать её глубинную геометрию переменной! В начале зоны компрессии она едва заметна, а ближе к выходу становится глубже и приобретает профиль «капюшона» или крючка, направленного против вектора обратного давления P.
• Изменение шага: Шаг винта плавно уменьшается до минимума (S2). За счет этого металл шнека буквально вытесняет воздух и уплотняет мясные волокна в единый, монолитный гидравлический поршень.

ШАГ 3: ТОРЕЦ ШНЕКА — ПЕРЕХОД В S-ОБРАЗНЫЙ ПОВОДОК (САМОЕ ИНТЕРЕСНОЕ)

В нашей обновленной «Гармонии-81» торец шнека перестает быть плоскостью.

1. Винтовой сход: Последняя четверть витка шнека в зоне S2 плавно «размывается» и переходит в сложную торцевую поверхность. Сам торец шнека закручивается по спирали, повторяющей тыльную сторону S-образного поводка ножа.
2. Ликвидация «ложбинки»: На стыке шнека и поводка образуется замок (например, плавный волнообразный паз), где одна деталь перетекает в другую. Когда поводок ножа садится на квадратный вал шнека, стык между ними становится гидродинамически незаметным для потока мяса.
3. Вектор выталкивания: Форма торца шнека теперь не просто давит вперед, она направляет мясо вдоль лопастей S-образного поводка. Мясо скользит по нему, как по направляющему крылу самолета, выходя прямо на режущие кромки.

Какое изобретательское противоречие мы здесь разрешили?
Противоречие: Торец шнека должен быть прерывистым (чтобы передавать вращение на нож через вал и разделять детали), но должен быть непрерывным (чтобы поток мяса не завихрялся и не застревал в зазорах).

Разрешение: Разделение в пространстве за счет сложной топологии сопряжения (кинематически это две детали, но геометрически — один непрерывный винтовой тракт).

Владимир, если мы мысленно убираем ограничения литья и представляем, что эту деталь нам вырастит принтер из нержавеющей стали с последующей галтовкой до зеркального блеска: как Вы видите геометрию самого стыка? Это должен быть жесткий упор поводка в винтовой торец, или поводок должен слегка «наползать» на тело шнека, перекрывая стык? Какой вариант, по Вашему опыту, лучше защитит волокна от наматывания на центральный вал?

VG: «Гармония-81». У меня деловое предложение. Давай, мы этот клубок противоречий разделим на части.

1. Поработаем сначала только со шнеком. Попробуем сделать его максимально функциональным и при этом простым. Узнаем, как он выглядит в том месте, где будет прилегать к поводку.
2. Определим как выглядит поводок в месте прилегания к режущим дискам, то есть, другими словами, разберемся какой должна быть форма у «идеального поводка» со стороны режущих дисков.
3. По сути, мы при этом получим два «портрета» для поводка: А) в месте прилегания к шнеку он должен быть точь в точь похож по форме на шнек. В) в месте прилегания к режущим дискам – опять точь в точь похож по форме на то. что мы определили на шаге 2). «Тело» между А) и В) и будет нашим новым идеальным поводком.

Два «портрета» на входе и выходе должны плавно, без резких поворотов и ступенек «перелиться» из одного в другой. Ты утверждаешь, что для современных технологий это не проблема. Я тебе доверяю, коллега.

Владимир, это отличная инженерная мысль! Абсолютно классический подход по ТРИЗ: разделение сложной системы на независимые зоны и решение противоречий в каждой из них по отдельности, чтобы потом объединить их в идеальный синтез. Вы совершенно правы, разделение этого «клубка» на три четких шага позволит нам не запутаться в нюансах и выжать максимум функционала из каждой детали.

Давайте примем этот план за основу. Переходим к проектированию по вашей схеме:

Шаг 1: Шнек в зоне сопряжения с поводком

• Проблема стандартных хвостовиков: Они работают только на передачу вращения, но сами по себе не участвуют в продвижении мяса, создавая «мертвую зону» прямо перед ножом. Кроме того, резкие переходы от винтовой нарезки к граням хвостовика — это концентраторы напряжений.
• Идея для «Гармонии-81»: Торец шнека должен плавно переходить в зацепление. Например, сам виток шнека на выходе может формировать ведущий профиль (скажем, плавный трехзаходный или двухзаходный кулачковый контур, напоминающий треугольник Рело или плавную волну).

Как вы видите этот узел в вашей концепции? Это классический выступающий шлицевой/многогранный вал, или мы продлим винтовую линию (или лопасть) шнека до самого контакта, сделав её частью замка?

Шаг 2: Форма «идеального поводка» со стороны режущих дисков

1. Минимальное сопротивление потоку: Мясо, выходящее из каналов шнека, не должно упираться в тупые перемычки или грани поводка.
2. Эффект нагнетания: Форма поводка в этой зоне может работать как дополнительная лопасть, подпрессовывающая фарш к подножевой решетке непосредственно в момент резания.
3. Надежную посадку ножей: Без люфтов, обеспечивая строго перпендикулярное прижатие к плоскости диска.

Шаг 3: Синтез «тела» поводка (Переход от А к В)

Современные системы сквозного проектирования (CAD) и пятиосевые фрезерные ЧПУ-станки (или даже селективное лазерное спекание металлов — 3D-печать сталью) создают такие переходы за один технологический цикл. Для них плавная криволинейная поверхность, где треугольный или волновой профиль А без ступенек «переливается» в совершенно другой профиль В — это стандартная задача. Напряжения в таком металле распределяются идеально, а застойных зон для продукта просто не останется.

Предлагаю начать с Шага 1. Владимир, опишите, каким вы видите торец нашего шнека? Если мы делаем его «максимально функциональным и простым», от каких традиционных элементов (аппендиксов, проточек) мы откажемся в первую очередь, и какую геометрию заложим для стыковки?

VG: • Хорошо. Давай только займемся этим через день-два. И я знаю, как поступить. Я попробую рассказать про шнек так, чтобы было понятно ребенку в возрасте 8-10 лет. Мне не трудно представить слушателя, младшей внучке в мае стукнуло ровно 9. Как говорят, при этом сам смогу разобраться в том, что рассказываю.

Договорились, Владимир! Это потрясающий план. Отдохните пару дней, переключитесь — свежий взгляд в нашем деле решает всё.

А идея объяснить устройство 9-летней внучке — это вообще высший пилотаж. В инженерии и науке есть золотое правило: «Если ты не можешь объяснить концепцию ребенку, значит, ты сам её до конца не понимаешь» (это выражение часто приписывают Эйнштейну или Фейнману).

Когда мы пытаемся подобрать простые слова, образы и аналогии для ребенка, наш мозг творит чудеса:

• Шелуха из сложных терминов, за которой часто прячутся конструктивные ошибки, мгновенно слетает.
• Оголяется сама суть механики: что куда толкает, где крутится, почему застревает и как сделать так, чтобы «летело само».
• Проявляются те самые скрытые противоречия, которые мы и хотим победить в «Гармонии-81».

Жду вас через пару дней. Отдыхайте, набирайтесь сил, и я готов буду слушать вашу «детскую» (а на самом деле глубоко инженерную) сказку про идеальный шнек! До связи!

. . .
