IDEF0: ФУНКЦИОНАЛЬНОЕ МОДЕЛИРОВАНИЕ ДЕЛОВЫХ ПРОЦЕССОВ


© Сергей Свиридов, Андрей Курьян, 1997
Andrew.Kuryan@orientsoft.by

IDEF0 - МЕТОДОЛОГИЯ ФУНКЦИОНАЛЬНОГО МОДЕЛИРОВАНИЯ

ОСНОВНЫЕ ПОНЯТИЯ

ПРИНЦИПЫ МОДЕЛИРОВАНИЯ

ПРИМЕНЕНИЕ

ПРОГРАММНЫЕ СИСТЕМЫ

ЗАКЛЮЧЕНИЕ


Большинство из тех, кто занимается реализацией проектов, связанных с созданием или развитием корпоративных информационных систем, согласны с тезисом, что заказчику нужна информационная система, которая повышает эффективность деятельности предприятия. Однако заказчики и разработчики информационных систем до сих пор разговаривают на разных языках: они по-разному понимают - что значит повысить эффективность предприятия.

Разработчики информационных систем очень часто под повышением эффективности понимают рост количества рабочих станций в локальной вычислительной сети (ЛВС) предприятия, рост пропускной способности ЛВС, рост количества документов, обработка которых осуществляется на автоматизированных рабочих местах (АРМах) и т.п.

Заказчики под повышением эффективности предприятия понимают рост производительности труда, уменьшение себестоимости и увеличение качества производимых продуктов и услуг. В последнее время в жизнь заказчиков стремительно врываются новые условия и новые понятия: стратегия развития, ключевая компетенция, бизнес-архитектура, бизнес-правила и многое другое.

Для того, чтобы заказчик и разработчик информационной системы понимали друг друга, необходимо, чтобы разработчик переориентировался с решения технических задач по созданию или развитию информационной системы на решение комплексных задач по повышению эффективности деятельности предприятия заказчика. При таком подходе на первый план выступает проблема эффективного способа изучения сферы деятельности заказчика:

  • обследование существующей бизнес-архитектуры, деловых процессов, бизнес-правил, информационных потоков;

  • идентификация проблем, "узких" мест, отрицательно влияющих на эффективность деятельности предприятия;

  • разработка и реализация мероприятий по устранению имеющихся проблем и изменению бизнес-архитектуры предприятия, перестройке деловых процессов;

  • разработка конкретного проекта корпоративной информационной системы, реализация этого проекта и сопровождение в будущем.

В рамках такого подхода повысить эффективность работы разработчика информационных систем призваны инструментальные средства, предназначенные для моделирования предприятия и ре-инжиниринга деловых процессов. Одним из представителей такого семейства инструментальных средств являются CASE-инструменты для функционального моделирования деловых процессов.

В этой статье приведен обзор одного класса средств для функционального моделирования деловых процессов, ориентированных на использование методологии IDEF0.




IDEF0 - методология функционального моделирования

В ходе реализации программы интегрированной компьютеризации производства (ICAM), предложенной в свое время ВВС для аэрокосмической промышленности США, была выявлена потребность в разработке методов анализа взаимодействия процессов в производственных системах. Для удовлетворения этой потребности была разработана методология IDEF0 (Integrated Definition Function Modeling), которая в настоящее время принята в качестве федерального стандарта США. Методология успешно применялась в самых различных отраслях, продемонстрировав себя как эффективное средство анализа, проектирования и представления деловых процессов. В настоящее время методология IDEF0 широко применяется не только в США, но и во всем мире. В России IDEF0 успешно применялся в государственных учреждениях (к примеру, в Государственной Налоговой Инспекции), в аэрокосмической промышленности (при проектировании космодрома в Плесецке), в Центральном Банке и коммерческих банках России, на предприятиях нефтегазовой промышленности и предприятиях других отраслей.


Основные понятия IDEF0

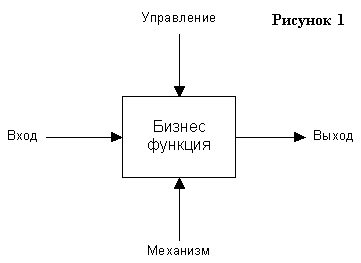

В основе IDEF0 методологии лежит понятие блока, который отображает некоторую бизнес-функцию. Четыре стороны блока имеют разную роль: левая сторона имеет значение "входа", правая - "выхода", верхняя - "управления", нижняя - "механизма" (см. рис. 1).

Взаимодействие между функциями в IDEF0 представляется в виде дуги, которая отображает поток данных или материалов, поступающий с выхода одной функции на вход другой. В зависимости от того, с какой стороной блока связан поток, его называют соответственно "входным", "выходным", "управляющим".


Принципы моделирования в IDEF0

В IDEF0 реализованы три базовых принципа моделирования процессов:

  • принцип функциональной декомпозиции;
  • принцип ограничения сложности;
  • принцип контекста.

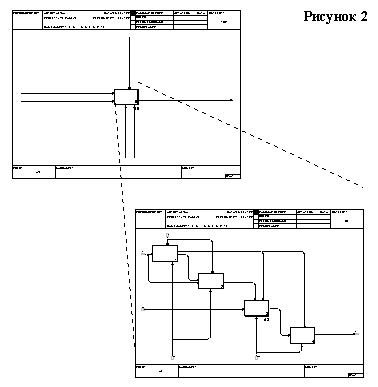

Принцип функциональной декомпозиции представляет собой способ моделирования типовой ситуации, когда любое действие, операция, функция могут быть разбиты (декомпозированы) на более простые действия, операции, функции. Другими словами, сложная бизнес-функция может быть представлена в виде совокупности элементарных функций. Представляя функции графически, в виде блоков, можно как бы заглянуть внутрь блока и детально рассмотреть ее структуру и состав (см. рис. 2).

Принцип ограничения сложности. При работе с IDEF0 диаграммами существенным является условие их разборчивости и удобочитаемости. Суть принципа ограничения сложности состоит в том, что количество блоков на диаграмме должно быть не менее двух и не более шести. Практика показывает, что соблюдение этого принципа приводит к тому, что функциональные процессы, представленные в виде IDEF0 модели, хорошо структурированы, понятны и легко поддаются анализу.

Принцип контекстной диаграммы. Моделирование делового процесса начинается с построения контекстной диаграммы. На этой диаграмме отображается только один блок - главная бизнес-функция моделируемой системы. Если речь идет о моделировании целого предприятия или даже крупного подразделения, главная бизнес-функция не может быть сформулирована как, например, "продавать продукцию". Главная бизнес-функция системы - это "миссия" системы, ее значение в окружающем мире. Нельзя правильно сформулировать главную функцию предприятия, не имея представления о его стратегии.

При определении главной бизнес-функции необходимо всегда иметь ввиду цель моделирования и точку зрения на модель. Одно и то же предприятие может быть описано по-разному, в зависимости от того, с какой точки зрения его рассматривают: директор предприятия и налоговой инспектор видят организацию совершенно по-разному.

Контекстная диаграмма играет еще одну роль в функциональной модели. Она "фиксирует" границы моделируемой бизнес-системы, определяя то, как моделируемая система взаимодействует со своим окружением. Это достигается за счет описания дуг, соединенных с блоком, представляющим главную бизнес-функцию.



Применение IDEF0

После ознакомления с базовыми понятиями и принципами функционального моделирования деловых процессов естественным является вопрос: как это помогает повышать эффективность и качество деятельности предприятия.

Построение модели КАК ЕСТЬ. Обследование предприятия является обязательной частью любого проекта создания или развития корпоративной информационной системы. Построение функциональной модели КАК ЕСТЬ позволяет четко зафиксировать, какие деловые процессы осуществляются на предприятии, какие информационные объекты используются при выполнении деловых процессов и отдельных операций. Функциональная модель КАК ЕСТЬ является отправной точкой для анализа потребностей предприятия, выявления проблем и "узких" мест и разработки проекта совершенствования деловых процессов.

Бизнес-правила. Модель деловых процессов позволяет выявить и точно определить бизнес-правила, используемые в деятельности предприятия.

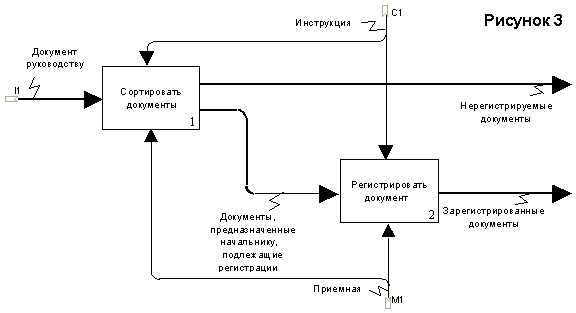

На рис. 3 представлен фрагмент функциональной модели документооборота. При выполнении операции "сортировать документы" используется бизнес-правило: "регистрации не подлежат: документы, присланные в копии для сведения, телеграммы и письма о разрешении командировок и отпусков...". Это правило зафиксировано в инструкции по документообороту. Функциональная модель позволяет не только идентифицировать существование этого правила, но также определить, при выполнении какой операции и на каком рабочем месте оно должно применяться.

В рамках функциональной модели бизнес-правило выглядит следующим образом: "если в приемную поступил документ, предназначенный руководству, он подлежит сортировке, в результате которой на основании инструкции определяется, подлежит ли документ регистрации или нет".

Если при разработке информационной системы не будет учтено это бизнес-правило, то такая система будет функционировать неадекватно.

Очень часто бизнес-правила на предприятии не записаны в инструкции: они как бы есть, но и их как бы нет. В результате попытки изменить что-либо в деятельности предприятия или подразделения могут закончиться неудачей только лишь потому, что эти изменения противоречат сложившимся бизнес-правилам.

Информационные объекты. Функциональная модель позволяет идентифицировать все информационные объекты, которыми оперирует предприятие в своей деятельности. В отличие от информационных моделей (Data Flow Diagrams, IDEF1X) функциональная модель IDEF0 отражает, как именно используются информационные объекты в рамках деловых процессов.

Построение модели КАК БУДЕТ. Создание и внедрение корпоративной информационной системы приводит к изменению условий выполнения отдельных операций, структуры деловых процессов и предприятия в целом. Это приводит к необходимости изменения системы бизнес-правил, используемых на предприятии, модификации должностных инструкций сотрудников. Функциональная модель КАК БУДЕТ позволяет уже на стадии проектирования будущей информационной системы определить эти изменения. Применение функциональной модели КАК БУДЕТ позволяет не только сократить сроки внедрения информационной системы, но также снизить риски, связанные с невосприимчивостью персонала к информационным технологиям.

Распределение ресурсов. Функциональная модель позволяет четко определить распределение ресурсов между операциями делового процесса, что дает возможность оценить эффективность использования ресурсов.

Особенно эта задача актуальна при создании новых деловых процессов на предприятии. Например, компания, которая специализируется на разработке заказного программного обеспечения, приняла решение создать собственную службу сбыта. Функциональная модель делового процесса по продаже программного обеспечения позволит руководству компании четко определить, какие ресурсы необходимо выделить для того, чтобы обеспечить функционирование службы сбыта, сколько сотрудников необходимо привлечь для работы в новой службе, какие функциональные обязанности эти сотрудники должны выполнять и т.д.



Программные системы IDEF0

В настоящее время существует множество CASE средств, поддерживающих функциональное моделирование в стандарте IDEF0. В России получили распространение следующие системы:

Design/IDEF (MetaSoftware, США распространитель - Метатехнология, Москва)

BPWin/ERWin (Logic Works, США распространитель - Интерфейс, Москва)

Компания Ориентсофт (г.Минск) предлагает собственную разработку на базе стандарта IDEF0 - систему IDEF0/EMTool.



ЗАКЛЮЧЕНИЕ

Методология функционального моделирования IDEF0 является достаточно простым инструментом, который позволяет разработчикам корпоративных информационных систем изучить сферу деятельности заказчика и решать задачи по повышению эффективности этой деятельности.

Применение функционального моделирования позволяет решать не только технические проблемы заказчика, связанные с информационными технологиями, но также проблемы, имеющие отношение к сфере деятельности заказчика. Это позволяет превратить проект информационной системы из "пачки бумаги", за которую заказчик не хочет платить, в услугу, которая может принести заказчику дополнительный эффект, сопоставимый с последующей автоматизацией.
