3.3. Законы организации технических систем.

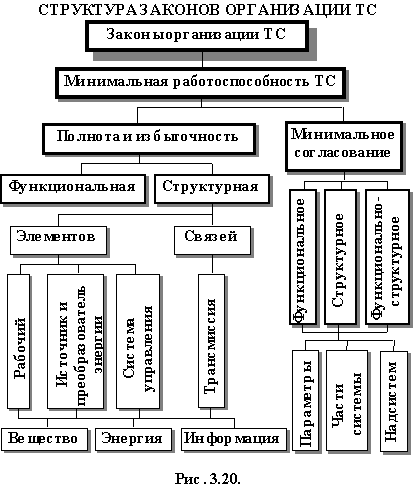

Законы организации представляют собой критерии жизнеспособности для разработки новых технических систем. Структура этих законов представлена на рис. 3.20.



Жизнеспособность системы тесно связана с понятием системность.

Разрабатываемый объект будет жизнеспособен, если он выполнен системным.

Под системностью понимается работоспособная система, с определенной структурой, отвечающей ее предназначению. Эта структура должна обеспечивать главную цель системы, и выполнять все основные и вспомогательные функции.

Состав системы включает: собственно систему, ее подсистемы, надсистему и окружающую или внешнюю среду. Работоспособность зависит не только от структуры системы, но и учета всех взаимосвязей и взаимовлияний системы на надсистему, окружающую среду, системы на подсистемы и обратного влияния. Отсутствие учета таких влияний может не только отрицательно сказаться на работоспособности системы, но и влиять на внешнюю среду.

Системность учитывает и закономерности исторического развития исследуемого объекта.

Структурная схема системности представлена на рис.


Таким образом системность учитываться использованием законов полноты и избыточности системы и минимального согласования и обеспечение желательных взаимосвязей и взаимовлияний.

Полнота и избыточность могут быть функциональные и структурные.

Функциональная полнота и избыточность должны обеспечивать главную цель системы, и выполнять все основные и вспомогательные функции, т.е. выполнять одно из требований системности.

Структурная полнота и избыточность должна обеспечить наличие необходимых элементов и связей системы, т.е. выполнять другое требование системности - обеспечение состава и структуры системы.

В качестве основных элементов системы можно назвать:
  • Источник и преобразователь энергии
  • Рабочий орган
  • Система управления.

  • Связи могут иметь самый разнообразный характер, в частности они могут представлять собой трансмиссию.

    Элементы и связи могут быть вещественные, энергетические и информационные. Которые должны содержаться в необходимом количестве и обеспечивать определенное качество.

    Таким образом, закономерности организации определяют функциональный состав и структуру системы, обеспечивающие ее минимальную работоспособность.

    В наиболее общем виде система может выполнять функции переработки, транспортировки и хранения. Функциональный состав должен соответствовать функциональному назначению системы, прежде всего ее главной функции. Работоспособность структуры определяется минимальным набором основных функций.

    Минимальное согласование проводится по функциям, структуре и соответствия структуры функциям. Это третье требование системности - учет взаимосвязей и взаимовлияний. Таким образом согласование бывает:
  • Функциональное
  • Структурное
  • Функционально-структурное.


  • Последнее требование системности - учет исторического развития системы необходим при прогнозировании развития объекта исследования. Это происходит путем учета выявленных тенденций исторического и логического развития данного объекта, и учета общих законов развития систем.

    Основными законами организации технических систем являются:
    - полнота частей системы;
    - избыточность частей системы;
    - наличие связей между частями системы и системы с над системой;
    - минимальное согласование частей и параметров системы.

    В наиболее общем виде структура основных законов организации систем представлена на рис.
